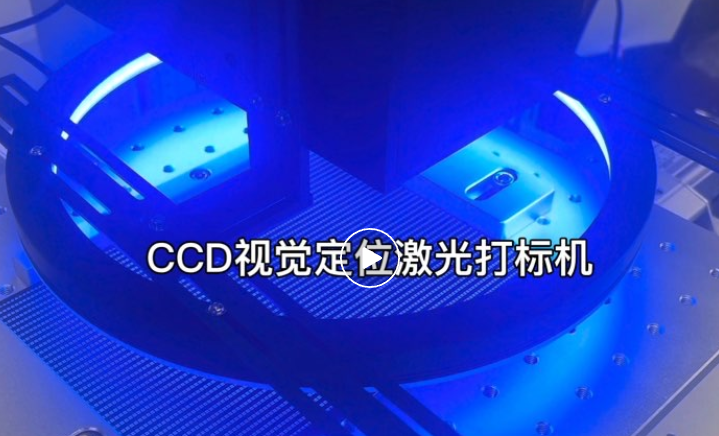

電子連接器行業CCD視覺打標精度提升方案

一根Pin針彎曲0.015mm，肉眼難辨，傳統2D視覺系統也難以察覺，卻導致整批連接器焊接不良，最終賠償客戶10萬元損失——這不是虛構場景，而是許多連接器制造商親身經歷的痛點。

隨著電子設備向微型化、高密度發展，對連接器精度的要求日益嚴苛。傳統視覺打標技術已難以滿足當前微米級精度需求，行業亟需更先進的CCD視覺打標解決方案。本文將深入解析提升精度的關鍵技術路徑。

01 行業精度挑戰：從“有”到“精”的轉變

電子連接器作為電流與信號傳輸?shù)年P(guān)鍵節點，其打標精度直接影響產品質量追溯與使用壽命。然而，行業現狀令人擔憂：

傳統定位偏差大：?jiǎn)物w達貼標機位置偏差高達±0.3mm，效率僅為8-10pcs/min，遠遠不能滿足Tier1廠商的零缺陷要求。

二維視覺存在盲區：傳統2D視覺系統無法檢測Pin針的彎曲、共面度等Z軸方向缺陷。據統計，超過60%的連接器焊接不良問題根源在于高度缺陷被漏檢。

環境因素影響穩定性：溫度波動導致的熱漂移效應、材料表面的反光特性以及振動干擾等因素，都使實際打標精度難以持續穩定。

02 精度提升方案：四大關鍵技術路徑

（1）雙CCD協同引導技術

易視創新的AI視覺精密技術通過雙CCD視覺引導+AI糾偏算法，實現了突破性進展：定位精度達到X/Y±0.05mm，θ±0.2°，貼標速度提升至150mm/s（單標耗時≤0.8s），換型時間不到3分鐘。

雙CCD系統通過不同角度成像，構建三維坐標數據，有效解決了單相機存在的視覺盲區問題。這種方案在動力電池CCS組件貼標應用中，已成為寧德時代、LG新能源等企業的首選。

（2）AI動態糾偏算法

AI糾偏算法是提升精度的核心。現代視覺系統通過深度學習模型，能夠?qū)崟r(shí)補償材料形變、機械誤差等變量：

柔性材料拉伸模型可實現最大±1.5mm的補償能力。
速度-精度平衡模式使系統能夠在20-50mm/s范圍內自適應調整。
缺陷檢測庫可識別13類標簽缺陷，準確率高達99.6%。

（3）多傳感器融合定位

維視智造推出的3DL缺陷檢測系統將2D平面信息與3D深度數據在同一個坐標系下精準對齊，實現一次掃描、雙重判斷。

這種方案的優勢包括：引腳共面度檢測精度達到±0.003mm，遠超人工千分尺（誤差±0.02mm）；同時2D定位引導3D掃描區域，無需昂貴的大視野3D相機，成本降低40%，穩定性提升至99.5%以上。

（4）高精度硬件選型與標定

硬件是精度的基礎保障。大研智造采用的5000萬像素全局快門CCD，幀率高達120fps，配合光學畸變<0.01%的遠心鏡頭設計，能夠?qū)崿F(xiàn)對0.15mm焊盤的亞像素級識別。

九點標定法結合非線性畸變補償技術，使系統在200mm×200mm視野內，定位誤差小于1μm，支持六自由度姿態解算（X/Y/Z/θX/θY/θZ）。

03 實施案例：精度提升的實際效益

某連接器制造商引入維視智造3DL系統后，效果顯著：彎曲類缺陷檢出率從不到60%提升至99.2%以上；單件檢測時間從3-5分鐘（人工抽檢）縮減到≤0.5秒（全自動全檢）；驗收通過率從70%-80%提升至98%以上；售后投訴頻次從平均每月3-5次下降至近乎為零。

大研智造為智能手表傳感器焊接提供的解決方案，針對0.15mm焊盤、0.2mm間距的挑戰，采用3D曲面補償+多光譜成像技術，使良率從78%提升至99.6%，焊接速度達0.1秒/點。

04 未來發展趨勢

工業視覺正朝著多模態融合方向發展：視覺+激光雷達+力傳感數據聯合定位成為研究熱點。

嵌入式智能是另一大趨勢。輕量化模型部署至嵌入式視覺系統，可降低中小企業應用門檻，同時滿足實時性要求。

大模型技術也開始融入工業視覺領域。通過“大模型調度+小模型執行”的協同架構，實現智能任務編排，為柔性制造帶來新的突破。

未來五年，“2D+3D融合視覺”將成為連接器行業標配。那些提前布局全維度視覺系統的企業，將在質量追溯、良率控制和客戶信任方面建立起難以逾越的競爭優勢。

精度提升沒有終點。下一步，量子點傳感器、存算一體芯片等新技術將進一步推動視覺系統向納米級精度邁進，為連接器微型化開辟新的可能。
