面板劃線機CCD軟件參數標定實操步驟

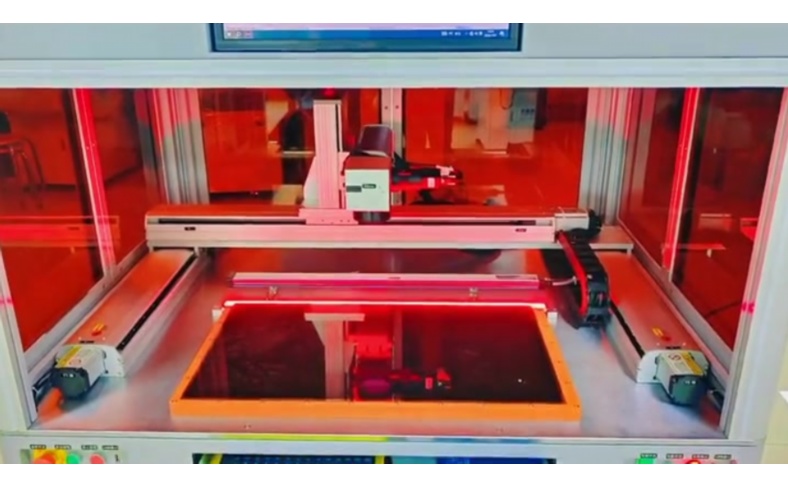

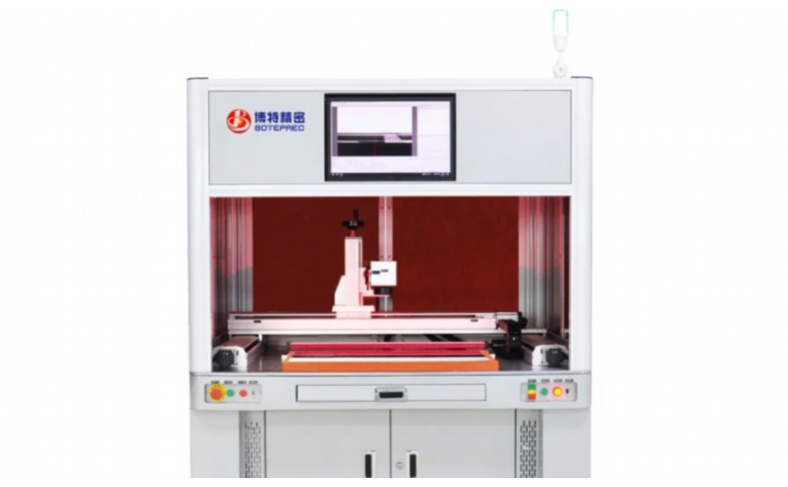

面板劃線機是一種廣泛應用于電子制造、PCB（印刷電路板）生產和玻璃面板加工等領域的精密設備，主要用于在面板表面進行高精度劃線、切割或標記。CCD（電荷耦合器件）攝像頭作為其視覺系統的核心部件，能夠實時捕捉圖像，輔助機器進行定位和校準。CCD軟件參數標定是確保設備運行精度的關鍵環節，通過調整軟件設置，使攝像頭圖像與物理坐標一致，從而避免劃線偏差、提高生產效率。如果參數未正確標定，可能導致產品報廢、設備磨損或生產延遲。因此，定期執行標定操作至關重要。

本指南將詳細介紹面板劃線機（以型號9047為例）CCD軟件參數標定的實操步驟，內容基于一般工業標準，適用于大多數類似設備。實際操作前，請參考設備說明書，并確保由培訓合格的人員執行，以保障安全。

一、實操步驟詳解

標定過程需逐步進行，從準備工作到最終驗證，確保每個環節準確無誤。以下是詳細步驟，總耗時約30-60分鐘，具體取決于設備狀態和操作者經驗。

1.準備工作

-設備檢查：首先，確保面板劃線機（型號9047）處于關機狀態，檢查電源線、數據線和CCD攝像頭連接是否牢固，無松動或損壞。同時，清理工作臺面，移除雜物，避免影響標定精度。

-軟件啟動：打開控制計算機，啟動CCD標定軟件（通常為專用程序，如“ScribingCalibrator”或集成在設備控制系統中）。登錄管理員賬戶，進入標定模塊界面。

-環境準備：確保工作環境光線穩定，避免強光直射或陰影干擾。準備標準校準板（如網格板或十字靶標），并將其放置在劃線區域中心位置。校準板應平整、無劃痕，否則會影響標定結果。

-安全措施：佩戴防靜電手套，確保設備接地良好。如果設備有移動部件，設置安全圍欄或暫停其他操作，防止意外啟動。

2.連接與初始化CCD攝像頭

-硬件連接：打開CCD攝像頭電源，等待指示燈穩定（通常為綠色）。在軟件中，選擇“設備連接”選項，檢測并識別攝像頭型號（例如，USB3.0或GigE接口）。如果未識別，檢查驅動程序是否安裝正確，或重新插拔連接線。

-軟件初始化：在標定界面中，點擊“初始化”按鈕，恢復攝像頭默認參數（如分辨率設置為1280x960像素，幀率30fps）。這有助于消除之前設置的干擾。同時，校準軟件坐標系，確保與機器坐標系對齊（例如，設置原點位于工作臺左下角）。

-圖像預覽：打開實時圖像預覽功能，調整攝像頭焦距和光圈，使校準板圖像清晰可見。如果圖像模糊或失真，可能需要清潔鏡頭或調整環境光線。

3.參數設置與調整

-基本參數設置：在軟件參數面板中，依次調整以下關鍵參數：

-亮度和對比度：根據圖像質量，逐步調整亮度（建議值50-70）和對比度（建議值60-80），以確保校準板特征（如線條或點）鮮明可見。

-伽馬值：設置伽馬校正（通常為1.0-2.0），優化圖像動態范圍，避免過曝或過暗。

-分辨率和縮放：選擇與設備匹配的分辨率（例如，1024x768），并設置縮放比例（通常為1:1），確保圖像無扭曲。

-高級參數配置：進入高級設置菜單，調整畸變校正（如桶形或枕形畸變）、白平衡和曝光時間。這些參數影響圖像幾何精度，建議使用軟件自動校準功能，或手動輸入基于設備手冊的推薦值。

-坐標映射：定義圖像像素與物理坐標的轉換關系。通過輸入校準板的實際尺寸（例如，100mmx100mm），軟件會自動計算像素比例因子。如果設備支持多坐標系，選擇與劃線任務匹配的系統（如笛卡爾坐標系）。

4.執行標定過程

-放置校準板：將校準板精確放置在劃線區域，確保其與工作臺平行，并使用夾具固定，防止移動。在軟件中，選擇“開始標定”模式。

-圖像捕捉與特征識別：軟件會自動捕捉校準板圖像，并識別特征點（如網格交點或靶心）。如果自動識別失敗，切換到手動模式，用鼠標點擊特征點進行標定。通常，需要識別至少4個點以計算變換矩陣。

-誤差計算與調整：軟件會顯示標定誤差（以像素或毫米為單位），理想值應小于0.1mm。如果誤差超限，根據提示微調參數（例如，重新調整亮度或重新放置校準板）。重復此過程，直至誤差在允許范圍內（參考設備標準，通常≤0.05mm）。

-保存中間結果：在標定過程中，定期點擊“保存進度”，避免數據丟失。如果使用多攝像頭系統，需對每個攝像頭單獨標定。

5.驗證標定結果

-測試運行：移除校準板，放置一個測試面板（如空白PCB板），運行簡單的劃線程序（例如，劃一條直線或圓形）。觀察劃線位置是否與預期一致。

-精度測量：使用游標卡尺或軟件內置測量工具，檢查劃線尺寸偏差。如果偏差超過標準（例如，>0.1mm），返回標定步驟重新調整。同時，檢查圖像穩定性，確保無抖動或漂移。

-記錄與報告：在軟件中生成標定報告，包括誤差值、參數設置和日期。保存配置文件到安全位置（如云端或外部存儲），便于后續恢復。

6.保存與維護

-參數保存：點擊“保存參數”按鈕，將標定結果存儲到設備配置文件（如.calib格式）。建議備份到多個位置，并標注版本號。

-日常維護：標定后，定期（每周或每月）檢查參數穩定性，如果設備移動或環境變化，需重新標定。清潔CCD鏡頭和工作臺，延長設備壽命。

-故障處理：如果標定后問題持續，查看軟件日志或聯系技術支持。避免未經授權修改參數，以防系統崩潰。

通過以上步驟，用戶可以高效完成面板劃線機CCD軟件參數標定，提升設備精度和可靠性。接下來，針對常見問題，提供FAQ解答以輔助操作。

二、FAQ（常見問題解答）

1.問：什么是CCD參數標定？為什么它對面板劃線機至關重要？

答：CCD參數標定是指通過調整軟件設置，使攝像頭捕捉的圖像與物理世界坐標精確匹配的過程。它涉及校準圖像畸變、亮度、對比度等參數，以確保機器視覺系統能準確識別位置。對面板劃線機而言，標定直接影響劃線精度；如果未標定，可能導致劃線偏移、產品缺陷或設備碰撞，進而增加生產成本和安全風險。定期標定能適應環境變化（如溫度波動），維持設備長期穩定性。

2.問：標定過程中，如果攝像頭無法識別校準板，該怎么辦？

答：這通常由硬件或環境問題引起。首先，檢查攝像頭連接和電源是否正常，清潔鏡頭和校準板表面。其次，調整環境光線，避免反光或陰影干擾。在軟件中，嘗試手動模式識別特征點，或降低圖像處理閾值。如果問題持續，更新攝像頭驅動程序或重啟軟件。作為預防，使用高質量校準板并定期檢查設備兼容性。

3.問：標定后劃線仍不準確，可能的原因有哪些？如何解決？

答：常見原因包括參數未正確保存、校準板放置不平或設備機械磨損。解決時，首先驗證標定參數是否已應用（檢查軟件狀態），并重新運行測試程序。如果誤差較小，微調坐標偏移參數；如果較大，檢查機械部件（如導軌或絲杠）是否松動，并進行維護。此外，確保測試面板與校準板材質一致，避免因材料差異導致誤差。建議記錄每次標定數據，便于追蹤問題根源。

4.問：標定參數丟失或損壞后，如何快速恢復？

答：如果有備份配置文件，直接在軟件中“導入參數”恢復即可。因此，操作前務必定期備份參數到外部存儲或網絡驅動器。如果沒有備份，需重新執行完整標定步驟。為預防此類問題，建議設置自動備份功能，并在設備日志中記錄關鍵參數。如果軟件損壞，重新安裝程序并聯系廠家支持，避免自行修改系統文件。

5.問：標定頻率應該是多少？在什么情況下需要提前標定？

答：一般建議每1-3個月進行一次常規標定，具體取決于使用頻率和環境條件。在高強度生產（如每日運行8小時以上）或環境變化大（如溫度、濕度波動）時，可縮短至每月一次。需要提前標定的情況包括：設備搬遷后、更換攝像頭或鏡頭、軟件升級后，以及生產中出現連續劃線誤差。通過日常點檢（如簡單測試劃線），可以早期發現問題，避免大規模故障。

總結

面板劃線機CCD軟件參數標定是確保生產精度的重要環節，通過系統化的實操步驟和定期維護，可以有效提升設備性能和產品質量。本指南以型號9047為例，提供了從準備到驗證的完整流程，并結合FAQ解決常見問題，幫助用戶減少操作誤區。在實際應用中，始終以設備手冊為準，并加強人員培訓，以實現高效、安全的工業生產。如果您有更多疑問，建議咨詢專業技術人員或設備供應商。
