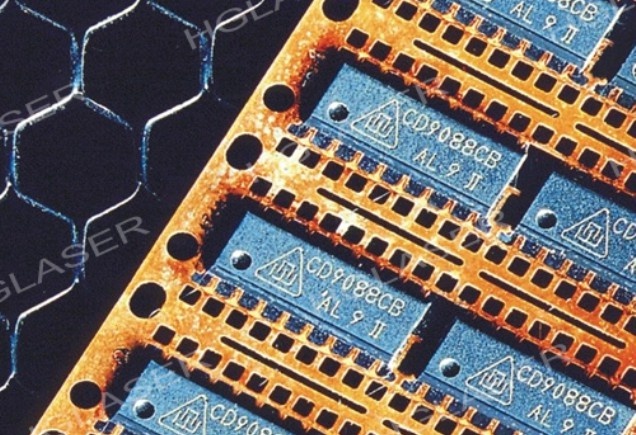

PCB在線激光鐳雕機工作流程詳解
PCB在線激光鐳雕機工作流程詳解
一、設備啟動與初始化
PCB在線激光鐳雕機的工作流程始于系統啟動與初始化階段：
1. 電源啟動：接通主電源，啟動控制系統
2. 自檢程序：設備自動進行硬件檢測，包括激光器、振鏡系統、冷卻裝置、運動平臺等關鍵部件
3. 軟件加載：導入鐳雕程序文件，初始化加工參數
4. 定位校準：完成相機定位系統的校準，確保視覺識別精度
5. 環境檢測：監測工作區域溫度、濕度等環境參數，確保符合加工要求
二、PCB板定位與識別
精確定位是保證鐳雕質量的關鍵環節：
1. 自動上板：通過傳送帶或機械手將PCB板送入加工區域
2. 視覺定位：
– 高分辨率工業相機捕捉PCB基準點(Mark點)
– 圖像處理系統計算PCB實際位置與理論位置的偏差
– 自動補償坐標偏移，確保雕刻位置精確
3. 板面檢測：識別PCB表面狀況，自動調整焦距和能量參數
三、激光鐳雕加工
核心加工階段按照預設程序執行：
1. 參數設置調用：
– 根據材料類型調用預設參數庫(金屬/非金屬、銅層厚度等)
– 自動調整激光功率(通常20W-50W)、頻率(20kHz-100kHz)、速度(100mm/s-2000mm/s)
2. 動態聚焦：
– Z軸自動調整保持最佳焦平面
– 實時補償PCB板翹曲變形帶來的高度變化
3. 精密雕刻：
– 振鏡系統控制激光束按矢量路徑運動
– 完成字符(文字/數字)、條形碼、二維碼、LOGO等內容的雕刻
– 典型雕刻深度10-50μm，線寬可達0.05mm
4. 實時監控：
– 功率傳感器監測激光輸出穩定性
– 紅外測溫監控加工區域溫度
– 出現異常自動暫停并報警
四、質量檢測與驗證
加工后立即進行質量確認：
1. 自動光學檢測(AOI)：
– 高倍率相機采集鐳雕區域圖像
– 對比設計文件驗證內容正確性
– 檢測字符清晰度、位置精度(誤差<±0.05mm) 2. 深度檢測：共焦傳感器測量雕刻深度一致性 3. 可讀性測試：OCR識別驗證字符機器可讀性 五、PCB板流轉與數據記錄 完成加工后的處理流程： 1. 自動下板：將加工完成的PCB板傳送至下一工序 2. 數據記錄： - 保存每塊板的加工參數、時間戳、操作員信息 - 生成完整的加工日志和質量報告 3. 設備維護： - 自動統計激光器工作時間 - 提示定期維護保養周期 六、異常處理機制 全流程的智能監控系統： 1. 實時報警：對偏移超限、能量異常、散熱不良等情況立即報警 2. 自動補償：對輕微偏差自動進行參數補償 3. 斷點續雕：意外中斷后可精確定位繼續加工 4. 防錯設計：通過條碼/RFID確保PCB板與加工文件匹配 技術特點 1. 高精度：重復定位精度可達±0.01mm 2. 高效率：典型加工速度0.5-2秒/板(視內容復雜度) 3. 非接觸：避免傳統機械雕刻的應力損傷 4. 靈活性：可隨時更改雕刻內容而不需更換模具 5. 環保性：無耗材、無化學污染 現代PCB激光鐳雕機通過上述系統化的工作流程，實現了高效、精準、可靠的自動化加工，滿足了電子產品對PCB標識日益提高的要求，成為智能制造環節中不可或缺的關鍵設備。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
pcb在線激光鐳雕機使用教程
pcb在線激光鐳雕機使用教程
以下是關于PCB在線激光鐳雕機的詳細使用教程，約800字，內容涵蓋設備原理、操作流程、注意事項及維護要點：
PCB在線激光鐳雕機使用教程
一、設備簡介
PCB在線激光鐳雕機是一種通過高精度激光束在印刷電路板（PCB）表面雕刻文字、二維碼、序列號等標記的設備。其優勢包括：
– 非接觸加工：避免機械應力損傷PCB。
– 高精度：分辨率可達0.01mm，適合微小字符雕刻。
– 自動化集成：可對接生產線實現在線標刻。
二、操作前準備
1. 環境檢查
– 確保設備放置在無振動、灰塵少、溫度（15-30℃）及濕度（＜60%）穩定的環境中。
– 檢查電源電壓（通常為220V±10%）和接地是否可靠。
2. 設備開機
– 開啟總電源，啟動控制電腦及激光器冷卻系統（如水冷機需提前運行5分鐘）。
– 打開鐳雕軟件（如EzCad、LaserMark等），確認軟件與硬件連接正常。
3. 材料準備
– 將PCB固定在治具或傳送帶上，確保平整無翹曲。
– 根據PCB材質（FR4、鋁基板、陶瓷等）調整激光參數（見下文）。
三、操作流程
1. 參數設置
– 激光功率：通常20%~80%（例如FR4板材用30W光纖激光器時設為50%）。
– 頻率：高頻（如50kHz）適合精細雕刻，低頻（如20kHz）用于深雕。
– 速度：建議1000~3000mm/s，速度越慢雕刻越深。
– 焦距：通過Z軸調節激光焦點至PCB表面（使用對焦板輔助）。
2. 文件導入與定位
– 導入DXF、PLT或BMP格式文件，設計內容需與實際PCB尺寸1:1匹配。
– 使用視覺定位系統（CCD相機）或機械定位校準雕刻位置，確保標記與PCB焊盤/線路無沖突。
3. 試刻與調整
– 在廢板上試刻，檢查深度、清晰度及位置。
– 調整參數：若雕刻過淺→增加功率/降低速度；若燒焦→降低功率/提高頻率。
4. 批量生產
– 啟動自動模式，傳送帶或機械手將PCB送入加工區。
– 實時監控首件效果，每30分鐘抽檢一次標記質量。
四、安全注意事項
1. 激光防護
– 操作時佩戴專用激光護目鏡（波長需匹配，如1064nm）。
– 禁止直視激光光束或反射光，設備運行時關閉防護罩。
2. 材料限制
– 避免雕刻含氯（如PVC）、氟等易產生有毒氣體的材料。
3. 應急處理
– 突發停電時立即關閉激光電源，防止電壓波動損壞器件。
五、日常維護
1. 光學部件
– 每日用無塵棉簽清潔聚焦鏡片，每周檢查鏡片有無劃痕。
– 定期校準光路（建議每3個月一次）。
2. 運動部件
– 導軌和絲杠每月添加潤滑脂（如白色鋰基脂）。
3. 散熱系統
– 水冷機定期更換去離子水（每6個月），清理過濾器。
六、常見問題處理
– 標記不清晰：檢查焦距是否偏移，清潔鏡片。
– 位置偏差：重新校準CCD相機或治具定位。
– 激光無輸出：確認電源連接，檢查激光器狀態指示燈。
七、總結
熟練掌握PCB激光鐳雕技術需結合設備參數、材料特性及工藝驗證。建議記錄每次優化的參數組合，建立標準化作業流程（SOP），以提高生產效率和一致性。
以上教程約800字，可根據實際設備型號進一步調整參數細節。操作前務必閱讀設備廠商提供的具體手冊，確保安全合規。
點擊右側按鈕，了解更多激光打標機報價方案。

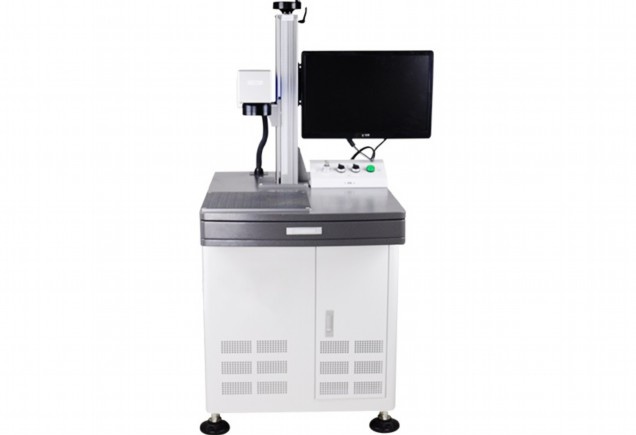

激光鐳雕機工作原理
激光鐳雕機工作原理
激光鐳雕機工作原理
一、激光鐳雕機概述
激光鐳雕機是一種利用高能量激光束在材料表面進行精確雕刻、標記或切割的先進設備。它通過計算機控制系統，將設計圖案轉化為激光運動路徑，在各種材料表面實現永久性標記。與傳統機械雕刻相比，激光鐳雕具有非接觸、高精度、高效率、無耗材等顯著優勢，已廣泛應用于工業制造、電子產品、珠寶加工、醫療器械等多個領域。
二、激光產生原理
激光鐳雕機的核心是激光發生器，其工作原理基于愛因斯坦提出的受激輻射理論：
1. 粒子數反轉：通過外部能量（電激勵、光激勵或化學激勵）使工作物質（如CO2、YAG晶體或光纖）中的電子從基態躍遷到激發態，形成高能級粒子數多于低能級的狀態。
2. 光學諧振腔：由兩個平行反射鏡構成，一端為全反射鏡，另一端為部分反射鏡。激發態的電子返回基態時釋放光子，這些光子在諧振腔內來回反射，引發鏈式受激輻射反應。
3. 激光輸出：當光強達到一定閾值后，部分激光從輸出鏡射出，形成高能量密度的相干光束。不同工作物質產生不同波長的激光（如CO2激光器10.6μm，光纖激光器1.06μm），適用于不同材料的加工。
三、激光鐳雕工作過程
1. 圖形設計處理：
– 通過專用軟件（如CorelDraw、AutoCAD）設計或導入需雕刻的圖案
– 軟件將矢量圖形轉換為點陣數據
– 生成控制激光路徑的G代碼或特定指令
2. 光學系統聚焦：
– 激光束通過擴束鏡調整直徑
– 經反射鏡改變傳播方向
– 最后由聚焦透鏡（F-theta透鏡）將光束聚焦成直徑0.01-0.1mm的光斑
– 焦點處功率密度可達10?-10?W/cm2
3. 材料相互作用：
– 金屬材料：主要依靠熱效應，激光能量使表面瞬間汽化或氧化變色
– 非金屬材料：可能發生燒蝕、碳化或化學鍵斷裂等反應
– 透明材料：通過特殊波長激光在內部產生微爆裂形成標記
4. 運動控制系統：
– 振鏡系統：通過高速振動的反射鏡實現激光束的快速偏轉（可達每秒數萬點）
– 工作臺移動：對于大幅面雕刻，配合XY軸精密移動平臺
– 動態聚焦系統：保持不同位置處的焦點一致性
四、關鍵技術參數
1. 激光參數：
– 波長：決定材料吸收率（如金屬對1μm波長吸收較好）
– 功率：影響雕刻深度和速度（通常10W-100W）
– 脈沖頻率：調節熱影響區（1kHz-100kHz可調）
2. 加工參數：
– 掃描速度：影響加工效率（典型值100-2000mm/s）
– 填充間距：決定標記密度（通常0.01-0.1mm）
– 離焦量：調節光斑大小和能量分布
3. 輔助系統：
– 吹氣裝置：防止煙塵污染光學元件
– 紅光定位：預覽加工范圍
– 視覺定位：實現高精度對位

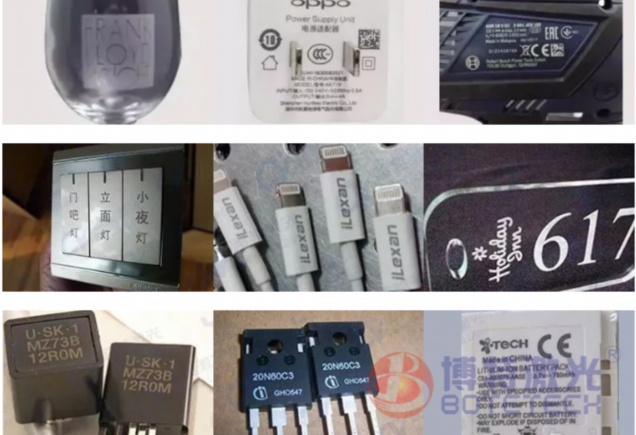

五、應用特點
1. 優勢：
– 分辨率可達0.001mm，重復精度±0.003mm
– 可加工復雜圖形和微小文字（最小字符0.2mm）
– 無機械應力，適合脆性材料
– 環保無污染，無需化學試劑
2. 局限：
– 高反射材料（如銅、金）加工困難
– 部分材料會產生熱變形
– 設備初期投資較高
隨著超快激光技術的發展，皮秒/飛秒激光鐳雕機已能實現”冷加工”，進一步拓展了激光精密加工的應用邊界。未來，激光鐳雕技術將朝著更高精度、更快速度、更智能化方向發展，在微電子、生物醫療等新興領域發揮更大作用。
點擊右側按鈕，了解更多激光打標機報價方案。
激光鐳雕機原理
激光鐳雕機原理
激光鐳雕機原理
一、激光鐳雕機概述
激光鐳雕機（Laser Engraving Machine）是一種利用高能量激光束在材料表面進行永久性標記的精密加工設備。它通過計算機控制激光束的運動軌跡和能量參數，在各種材料表面實現精細的文字、圖案或條形碼等標記。與傳統機械雕刻相比，激光鐳雕具有非接觸、無磨損、精度高、速度快、靈活性好等顯著優勢，已廣泛應用于電子元器件、五金工具、珠寶首飾、塑料制品、玻璃陶瓷等多個工業領域。
二、激光產生的基本原理
激光鐳雕機的核心是激光發生器，其工作原理基于愛因斯坦提出的受激輻射理論。當活性介質（如CO?氣體、YAG晶體或光纖）的原子或分子被外部能量激發到高能級時，會在特定條件下產生受激輻射，發射出與入射光子完全相同的光子，形成光放大效應。這些光子通過光學諧振腔（由兩個反射鏡組成）反復振蕩放大，最終從部分反射鏡輸出一束高度單色性、方向性和相干性的激光。
根據活性介質不同，工業用鐳雕機主要分為：
1. CO?激光器（波長10.6μm）：適用于非金屬材料
2. 光纖激光器（波長1.06μm）：適合金屬及部分非金屬
3. 紫外激光器（波長355nm）：用于高精度特殊材料
三、激光鐳雕的物理過程
當聚焦后的高功率密度激光束照射到材料表面時，主要發生以下幾種相互作用：
1. 熱效應過程：激光能量被材料吸收轉化為熱能，使局部溫度急劇升高。對于金屬材料，當溫度達到熔點時發生熔化，繼續升溫則導致汽化；對于有機材料，則可能直接發生碳化或氧化分解。
2. 光化學過程：特別是紫外激光，其高光子能量可直接破壞材料分子鍵，實現”冷加工”，減少熱影響區。
3. 材料去除機制：包括熔化噴射（金屬）、直接升華（某些塑料）和熱分解（木材、皮革等）。精確控制激光參數可選擇性地去除材料表層而不損傷基體。
四、系統組成與工作流程
典型激光鐳雕機由以下子系統構成：
1. 激光發生器：產生特定波段的連續或脈沖激光
2. 光學系統：包括擴束鏡、反射鏡和聚焦鏡組，用于引導和聚焦激光束
3. 運動控制系統：通常采用振鏡掃描式（高速小范圍）或XY平臺式（大范圍精密）
4. 冷卻系統：保持激光器穩定工作（水冷或風冷）
5. 排氣系統：去除加工產生的煙霧和顆粒
6. 計算機控制系統：處理圖形數據并協調各部件工作
工作流程為：CAD設計文件→軟件轉換為加工路徑→控制系統驅動激光與運動部件→激光聚焦作用于材料表面→通過逐行掃描完成圖案雕刻。
五、關鍵技術參數
1. 激光功率：決定雕刻深度和速度，通常10W-100W不等
2. 脈沖頻率：影響加工精細度和熱積累，可達kHz-MHz級
3. 光斑直徑：決定最小線寬，高質量系統可達20μm以下
4. 重復定位精度：高端設備可達±5μm
5. 掃描速度：直接影響生產效率，最高可達數米/秒
六、應用特點與發展趨勢
激光鐳雕的獨特優勢使其成為現代精密標記的首選技術：
– 永久性標記，防偽性強
– 可加工復雜精細圖案
– 無刀具損耗，維護成本低
– 清潔環保，無化學污染
未來發展趨勢包括：更高功率和更短脈沖的激光源、智能化視覺定位系統、3D曲面自適應雕刻技術，以及與工業4.0系統的深度集成。隨著超快激光技術的進步，激光鐳雕將在微納制造領域展現更大潛力。
點擊右側按鈕，了解更多激光打標機報價方案。
