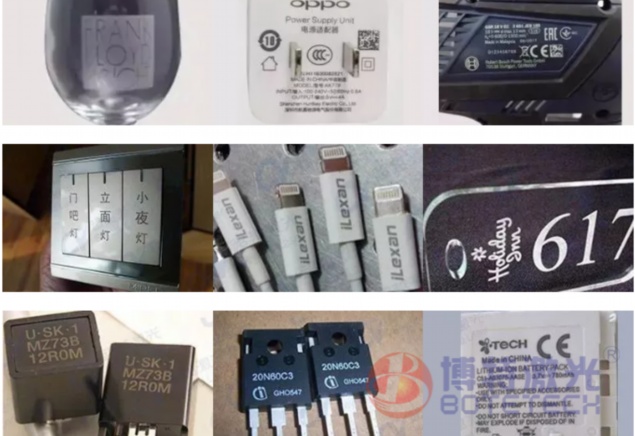

PCB在線激光鐳雕機典型應用

PCB在線激光鐳雕機使用教程

一、設備概述

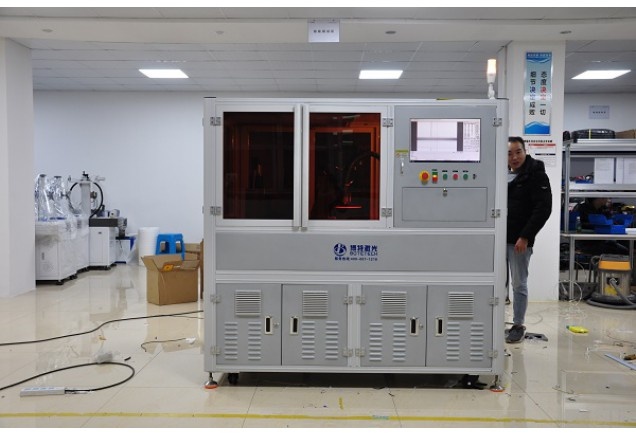

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用先進的激光技術，可在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、Logo等信息。本教程適用于型號250409077的設備。

二、安全注意事項

1. 操作前必須佩戴專用激光防護眼鏡

2. 設備運行時禁止打開防護罩

3. 保持工作區域通風良好

4. 禁止在設備運行時進行維護操作

5. 設備接地必須可靠

三、操作前準備

1. 設備檢查：

– 確認電源連接正常(220V±10%，50Hz)

– 檢查激光器冷卻系統工作正常

– 確認排風系統暢通

2. 材料準備：

– 待加工PCB板

– 專用夾具(確保PCB定位準確)

3. 軟件準備：

– 安裝專用控制軟件(版本需與設備匹配)

– 準備待雕刻的圖形/文字文件

四、操作步驟

1. 開機流程

1. 打開主電源開關

2. 啟動計算機并運行控制軟件

3. 開啟激光器電源(等待預熱完成，約3分鐘)

4. 檢查軟件與設備連接狀態

2. 參數設置

1. 導入設計文件(DXF或PLT格式)

2. 設置雕刻參數：

– 激光功率：30-60W(根據材料調整)

– 雕刻速度：100-500mm/s

– 頻率：20-80kHz

3. 設置焦距(使用對焦工具確保準確)

3. 定位校準

1. 將PCB放置在加工平臺

2. 使用攝像頭系統進行視覺定位

3. 調整XY坐標使標記位置準確

4. 進行試雕刻確認位置

4. 批量加工

1. 設置連續加工模式

2. 輸入加工數量

3. 啟動自動加工流程

4. 監控加工過程

五、維護保養

1. 日常維護：

– 每日清潔光學鏡片(使用專用清潔劑和無塵布)

– 檢查導軌潤滑情況

– 清理加工區域殘留物

2. 定期維護：

– 每月檢查激光器冷卻液

– 每季度校準光學系統

– 每半年更換過濾器

六、常見問題處理

1. 雕刻不清晰：

– 檢查焦距是否正確

– 調整激光功率

– 清潔光學鏡片

2. 位置偏移：

– 重新校準視覺系統

– 檢查夾具是否松動

3. 設備無響應：

– 檢查電源連接

– 重啟控制系統

– 檢查緊急停止按鈕狀態

七、注意事項

1. 不同材質PCB需調整不同參數

2. 雕刻深度不宜過深以免損傷電路

3. 加工過程中禁止移動PCB

4. 定期備份參數設置

本教程僅包含基礎操作指南，詳細技術參數請參考設備附帶的技術手冊。操作人員需經過專業培訓后方可獨立操作設備。

鐫刻未來：激光鐳雕設備如何重構現代工業的微觀敘事

在東莞某精密電子工廠的無人車間里，一束直徑僅0.01毫米的激光正以每秒2000次的速度在金屬表面起舞。這種被稱為”工業界的微雕大師”的激光鐳雕設備，正在以0.001毫米的精度雕刻著比頭發絲還細的二維碼。這個看似簡單的加工場景，實則蘊含著現代制造業從宏觀粗放向微觀精確的范式革命。

一、精度革命：突破微觀世界的技術邊界

激光鐳雕技術通過將光子能量轉化為物質表面的微觀變化，創造了傳統機械加工難以企及的精度維度。德國通快集團開發的超短脈沖激光系統，其3D雕刻精度達到±1μm級別，相當于人類紅細胞直徑的1/8。這種精度飛躍使得在航天渦輪葉片內部雕刻冷卻通道成為可能，讓GE航空發動機的燃油效率提升了17%。

在生物醫療領域，飛秒激光在人工關節表面雕刻的微米級凹坑陣列，使成骨細胞附著率提升300%。瑞士精工企業使用綠光激光在直徑0.3mm的骨釘表面刻寫患者ID，這種”分子級標記”技術正重新定義醫療器械的可追溯性標準。

二、材料對話：光子與物質的創新博弈

當代激光鐳雕設備已發展出與不同材料智能對話的能力。光纖激光器對金屬材料的”冷加工”模式，可將熱影響區控制在5μm以內，而紫外激光在PET材料上的分子鍵選擇性斷裂，實現了無碳化的透明標刻。日本濱松光子開發的波長自適應系統，能自動識別3000余種材料并匹配最佳參數組合。

在柔性電子領域，皮秒激光在石墨烯表面誘導的自組織納米結構，使柔性傳感器的靈敏度提升兩個數量級。美國麻省理工學院最新研究的量子點激光雕刻技術，更是在單個量子點尺度實現了發光特性的精確調控，為下一代量子計算芯片制造開辟了新路徑。

三、智能蛻變：從工具到制造大腦的進化

現代激光鐳雕系統正經歷從加工工具向”數字制造終端”的質變。西門子工業云平臺上的激光鐳雕設備，能實時分析2000+工藝參數并通過數字孿生進行自我優化。國內博特激光的智能工作站，借助深度學習算法，使復雜曲面雕刻的編程時間從8小時壓縮至15分鐘。

在工業4.0場景中，這些搭載5G模組的激光設備構成了分布式制造網絡的基礎節點。德國寶馬雷根斯堡工廠的實踐顯示，聯網激光系統使個性化徽章雕刻的切換時間降至零，同時實現每個產品的全生命周期數據追溯。這種制造模式的變革，正在消解標準化與個性化之間的傳統矛盾。

站在微觀制造與宏觀產業變革的交匯點，激光鐳雕設備已超越單純的加工工具范疇，成為連接物理世界與數字文明的精密接口。從智能手機內部的隱形序列號，到新能源電池極片的微結構調控，這些由光子書寫的故事正在重構制造業的底層邏輯。未來隨著阿秒激光與量子傳感技術的發展，我們或許將見證原子尺度制造時代的到來，那時激光鐳雕設備將扮演怎樣的角色？這個問題的答案，或許就藏在今天那束精準舞動的激光之中。

激光鐳雕機工作原理詳解

一、激光鐳雕機概述

激光鐳雕機是一種利用高能量密度激光束在材料表面進行永久性標記的精密加工設備。它通過計算機控制激光束的運動軌跡，在各種材料表面雕刻出文字、圖案、條形碼等標記，具有非接觸、高精度、高效率、永久性等顯著特點。激光鐳雕技術已廣泛應用于電子元器件、五金工具、醫療器械、珠寶首飾、塑料制品、包裝印刷等多個工業領域。

二、激光鐳雕機核心組成系統

1. 激光發生器系統

作為激光鐳雕機的”心臟”，激光發生器負責產生高能激光束。常見類型包括：

– 光纖激光器：波長1064nm，適合金屬材料

– CO2激光器：波長10.6μm，適合非金屬材料

– 紫外激光器：波長355nm，適合高精度加工

激光器通過受激輻射原理產生激光，關鍵參數包括波長、功率、脈沖頻率和光束質量等，這些參數直接影響雕刻效果。

2. 光學聚焦系統

由反射鏡、擴束鏡、聚焦鏡等組成的光路系統，作用包括：

– 精確引導激光束傳輸路徑

– 調節光束直徑和發散角

– 將激光束聚焦到極小的光斑（通常0.01-0.1mm）

– 確保光束質量穩定

高質量的聚焦系統可使能量密度達到10^6-10^8W/cm2，實現材料瞬間汽化或變色。

3. 運動控制系統

采用高精度伺服電機或振鏡系統控制激光束位置：

– XY工作臺系統：通過精密導軌移動加工平臺

– 振鏡系統：使用高速擺動鏡片偏轉激光束

– 三維系統：增加Z軸聚焦調節

現代系統定位精度可達±0.001mm，重復定位精度±0.002mm。

4. 計算機控制系統

作為設備”大腦”，功能包括：

– 圖形處理與路徑規劃

– 加工參數設置與存儲

– 運動軌跡控制

– 人機交互界面

– 安全監控

支持多種文件格式導入，可精確控制雕刻深度、速度等參數。

三、激光鐳雕工作原理詳解

1. 激光與材料相互作用

當高能激光束照射材料表面時，主要產生以下物理效應：

– 熱效應：材料吸收激光能量導致溫度急劇升高

– 光化學效應：特定波長激光引發材料分子結構變化

– 等離子體效應：高功率密度使材料電離形成等離子體

不同材料對激光的吸收特性差異顯著，需根據材料特性選擇合適的激光參數。

2. 材料去除機制

根據能量密度不同，主要去除方式包括：

1. 蒸發去除：激光使材料瞬間汽化（金屬材料常見）

2. 熱裂去除：熱應力導致材料脆性斷裂（陶瓷、玻璃）

3. 光化學分解：高分子材料化學鍵斷裂（塑料、有機物）

4. 熔融噴射：材料熔化后被輔助氣體吹離（較厚材料）

3. 典型加工過程

1. 圖形處理階段：

– 將設計圖形轉換為矢量路徑

– 優化雕刻順序和參數

– 生成機器控制指令

2. 定位對焦階段：

– 自動/手動確定加工原點

– 調節焦距使光斑最小

– 設置加工范圍和安全區域

3. 實際雕刻階段：

– 激光器按指令發射脈沖/連續激光

– 運動系統精確控制光斑位置

– 逐點、逐線完成圖案雕刻

– 實時監測加工狀態

4. 后處理階段：

– 吹掃殘留物（金屬加工）

– 表面清潔處理

– 質量檢查

四、工藝參數影響分析

1. 激光功率

直接影響雕刻深度和速度：

– 功率過高可能導致過度燒蝕

– 功率不足則標記不清晰

– 通常金屬需要較高功率（20-100W）

– 非金屬材料功率較低（10-60W）

2. 脈沖頻率

決定單位時間作用次數：

– 高頻（20-100kHz）適合精細雕刻

– 低頻（1-10kHz）適合深度雕刻

– 需與掃描速度匹配

3. 掃描速度

影響加工效率和質量：

– 速度過快導致標記淺淡

– 速度過慢可能燒損材料

– 通常0.1-5m/s可調

4. 填充間距

決定標記的連續性：

– 小間距（0.01-0.1mm）獲得實心效果

– 大間距產生虛線效果

– 影響整體加工時間

五、技術優勢與應用局限

1. 顯著優勢

– 非接觸加工：無機械應力，適合脆弱材料

– 永久性標記：耐磨損、耐腐蝕

– 高靈活性：可快速更換圖案

– 環保清潔：無化學污染

– 高精度：可達微米級分辨率

– 自動化程度高：易于集成到生產線

2. 應用局限

– 初始設備投資較高

– 部分材料（如透明塑料）標記困難

– 高反射材料（金、銀）加工需要特殊處理

– 深雕刻效率相對較低

– 需要專業操作維護人員

隨著激光技術的不斷發展，激光鐳雕機正朝著更高功率、更短波長、更智能化的方向演進，在各工業領域的應用深度和廣度將持續擴展。
