視覺定位激光打標機使用方法

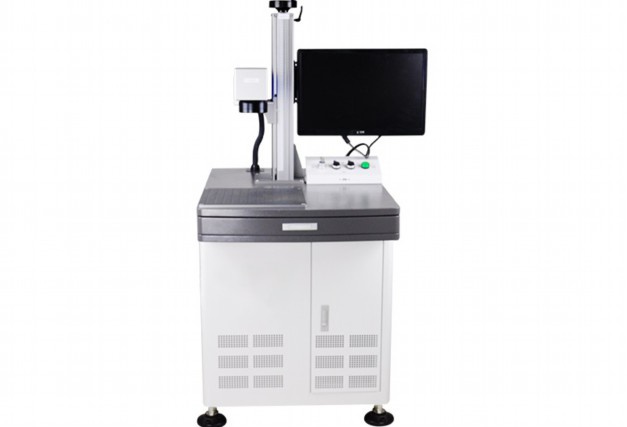

激光打標機精確定位技術全解析

激光打標機作為現代精密加工的核心設備，其定位精度直接影響產品標識質量和加工效率。本文系統闡述激光打標機的定位技術要點，結合實踐案例解析關鍵操作技巧，為工程技術人員提供專業指導。

一、定位系統的核心原理

激光打標機的定位精度由光機電協同系統共同保證。激光器發射的1064nm波長光束通過振鏡系統進行X-Y軸偏轉，配合F-theta透鏡組實現平面聚焦。精密伺服電機驅動振鏡的角位移精度可達0.001°，配合200mm焦距鏡頭時，理論定位精度達±5μm。但在實際應用中，機械振動、熱變形等因素會導致誤差放大，需通過多重技術手段進行補償。

現代設備普遍采用閉環控制系統，通過編碼器實時反饋振鏡位置，配合PID算法動態調整驅動電流。某品牌設備實測數據顯示，閉環控制可使重復定位精度提升至±2μm，較開環系統提升60%。

二、四維定位技術體系

機械定位法適用于批量加工標準化產品，采用精密夾具配合定位銷實現工件固定。某汽車零部件企業采用真空吸附平臺配合機械限位塊，將直徑50mm的軸承套圈定位誤差控制在±0.02mm以內。注意定期校準平臺平面度，建議每月使用激光干涉儀檢測，平面度偏差超過5μm需及時調整。

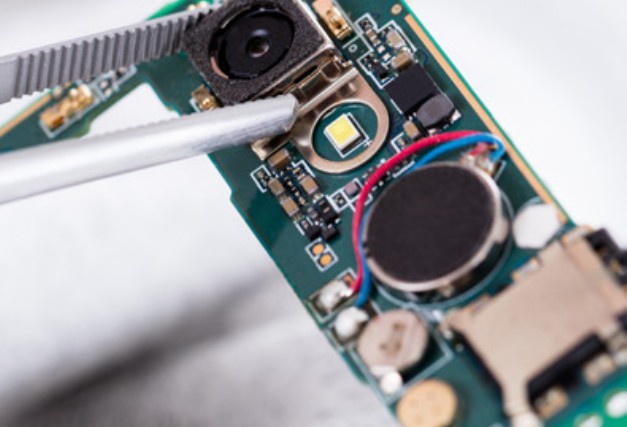

視覺定位系統通過CCD相機捕捉工件特征點，采用SIFT算法進行圖像匹配。某電子元件制造商在加工手機SIM卡槽時，采用500萬像素工業相機配合環形光源，實現0.01mm級定位精度。建議設置圖像采集與激光加工的延時參數，補償機械運動滯后。

激光定位技術包含紅光輔助定位和飛行光路標定。在PCB板打標中，采用635nm紅光預掃描定位，通過對比實際光斑與預設坐標的偏差，自動生成補償矩陣。某案例顯示，經三次迭代補償后，500×500mm加工區域的累積誤差從0.15mm降至0.03mm。

軟件定位方案通過工藝數據庫實現智能補償。某醫療器械企業建立材料-參數映射表，針對鈦合金、PEEK等不同材料預設熱變形補償系數。加工3mm厚鈦合金標牌時，Z軸自動補償0.08mm，有效消除熱透鏡效應導致的焦點偏移。

三、精度提升關鍵措施

環境溫度波動是影響定位精度的首要因素。建議配置恒溫車間，溫度控制在22±1℃，濕度40-60%。某精密模具企業在車間安裝風冷空調系統后，季度設備校準頻次由每周1次降至每月1次。

日常維護應重點關注振鏡軸承潤滑和光路清潔。使用無水乙醇每月清潔擴束鏡和聚焦鏡，振鏡軸承每2000小時補充專用潤滑脂。某半導體封裝企業統計顯示，規范維護可使設備MTBF延長至8000小時。

參數優化方面，建議采用漸進式調試法。先以低速（800mm/s）進行基準測試，逐步提升至設計速度（2000mm/s），同步調整加速度曲線。某金屬標牌加工案例中，經參數優化后加工效率提升30%，邊緣毛刺減少75%。

針對常見定位異常，反光材料建議采用環形光照明+偏振濾光片組合，某鋁材加工企業應用后圖像識別成功率從78%提升至95%。曲面工件推薦使用3D動態聚焦系統，某衛浴企業加工弧面龍頭時，采用Z軸隨動控制將字符變形率控制在0.5%以內。

通過系統化的定位技術應用，某汽車零部件供應商將產品不良率從1.2%降至0.15%，年度質量成本節省超200萬元。實踐證明，精準定位不僅是技術問題，更是系統工程，需要從設備選型、工藝設計到操作維護的全流程管控。隨著機器視覺和AI補償算法的發展，激光打標定位精度有望突破微米級瓶頸，開啟精密制造新紀元。

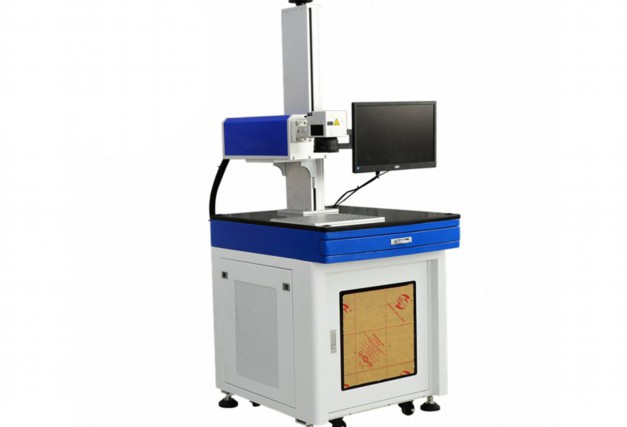

以下是關于激光打標機對位操作的詳細指南，共分為六個部分，約800字：

一、激光打標機對位的重要性

激光打標機的對位是確保加工精度的核心步驟。精確對位能避免圖案偏移、模糊或尺寸誤差，直接影響產品質量。對位過程需結合硬件調整與軟件校準，需耐心操作。

二、對位前的準備工作

1. 設備檢查

– 確認激光頭、振鏡、工作臺無松動或損壞。

– 清潔鏡頭與工件表面，避免灰塵影響定位。

2. 安裝夾具

– 根據工件形狀選擇磁性夾具、真空吸附臺或機械卡具，確保固定穩固。

3. 參數預設

– 在控制軟件中預設材料類型、功率、速度等基礎參數。

三、基礎對位操作步驟

1. 焦點校準

– 紅光定位法：開啟紅光指示功能，調整Z軸使紅點最小（即焦點位置）。金屬材料通常焦距為10-15cm，非金屬可能更短。

– 試刻法：在廢料上打標簡單圖形，觀察清晰度，微調Z軸直至線條銳利。

2. 坐標系設定

– 原點設置：將激光頭移動到工件起始點，在軟件中設為（0,0）。

– 工件坐標系：輸入實際加工尺寸，確保軟件坐標與實物匹配。

3. 振鏡校準

– 使用校準板（帶標準十字線或網格），通過軟件執行自動校正，補償X/Y軸偏差。

四、進階對位技巧

1. 視覺輔助定位

– 配備CCD相機的機型可拍攝工件圖像，通過軟件疊加虛擬標線精準對齊。

2. 分層對位法

– 對曲面工件，分段調整Z軸高度，保持焦點在不同區域的一致性。

3. 多點標定

– 在工件四角打標參考點，測量實際距離并修正軟件參數。

五、常見問題與解決方案

| 問題現象 | 可能原因 | 解決方法 |

|-|||

| 圖案偏移 | 原點設置錯誤 | 重新設定原點并鎖定夾具 |

| 局部模糊 | 焦距不準或臺面不平 | 調整Z軸高度/使用調平儀 |

| 重復定位精度差 | 導軌磨損或電機失步 | 清潔導軌/檢查驅動器參數 |

| 紅光與實際偏差大 | 光路偏移 | 重新校準振鏡或調整反射鏡角度 |

六、注意事項

1. 安全防護：佩戴護目鏡，避免激光直射或反射光傷眼。

2. 環境控制：保持室溫20-25℃，濕度40-60%，防止熱脹冷縮影響精度。

3. 定期維護：每月清潔光路系統，每季度校驗振鏡參數。

4. 文件備份：保存常用材料的對位參數，提升后續作業效率。

通過以上步驟的系統操作，可顯著提升激光打標機的定位精度。建議首次操作時使用廢料反復測試，熟練掌握后再進行正式加工。不同機型細節可能略有差異，具體操作請參考設備說明書或聯系廠家技術支持。

以下是激光打標機操作位圖打標的詳細教程，內容涵蓋關鍵步驟與注意事項：

激光打標機位圖打標操作指南

激光打標機通過高精度激光在材料表面雕刻圖案，適用于金屬、塑料、木材等多種材質。位圖打標（又稱點陣打標）需將圖片轉換為黑白或灰度模式后加工，操作流程如下：

一、前期準備

1. 設備檢查

– 確認激光器、振鏡、聚焦鏡清潔無塵。

– 檢查冷卻系統（水冷/風冷）是否正常運作。

– 固定材料并調整工作臺高度，確保焦點對準。

2. 圖片處理

– 選擇圖片：優先使用高對比度、線條清晰的圖像（如Logo、文字）。

– 分辨率調整：建議300-600 DPI，過低會導致鋸齒，過高可能延長加工時間。

– 格式轉換：

– 使用Photoshop或CorelDRAW將圖片轉為BMP或PNG格式。

– 灰度模式：通過”圖像→模式→灰度”調整層次感。

– 二值化處理：閾值控制在120-180（根據圖片明暗調節）。

二、軟件設置

1. 導入圖片

– 打開激光打標軟件（如EzCad、LaserMark），點擊”文件→導入位圖”。

– 勾選”反色”選項（部分軟件需反轉顏色以匹配打標效果）。

2. 參數配置

– 打標參數：

– 功率：金屬材質建議20-60%，非金屬材質5-30%（具體視材料厚度調整）。

– 速度：500-3000 mm/s（速度越慢顏色越深）。

– 頻率：20-80 kHz（高頻適合精細圖案）。

– DPI設置：與圖片分辨率匹配，通常設為500-1000 DPI。

– 填充模式：選擇”雙向掃描”提升效率，復雜圖案用”單向掃描”減少錯位。

3. 尺寸定位

– 拖動軟件中的圖像框調整打標區域大小。

– 使用”紅光預覽”功能確認打標位置，避免材料浪費。

三、打標測試與優化

1. 試打樣

– 在邊角料或同材質廢料上進行小范圍測試。

– 觀察效果：過淺則提高功率/降低速度，過深或燒焦則反向調整。

2. 進階優化

– 分層打標：對深淺區域設置不同參數，增強立體感。

– 抖動算法：開啟軟件中的”誤差擴散”模式，減少階梯狀邊緣。

– 抗鋸齒處理：平滑圖像輪廓，尤其適用于弧形或斜線。

四、正式打標與收尾

1. 啟動加工

– 關閉設備艙門，啟動激光打標程序。

– 實時觀察打標過程，遇異常立即暫停。

2. 效果檢查

– 用軟毛刷清理表面殘渣，避免劃傷。

– 對比設計圖，檢查細節是否完整（如小文字、細線條）。

3. 設備維護

– 清理工作臺碎屑，用無水酒精擦拭鏡片。

– 記錄本次參數，建立材料-參數對照表供后續參考。

注意事項

1. 深色材料打標時需降低功率，防止過度碳化。

2. 透明/反光材料（如玻璃）需先噴涂打標涂層。

3. 連續工作2小時后關閉激光器休息10分鐘，延長使用壽命。

4. 復雜圖案建議分區域打標，避免熱累積導致變形。

通過以上步驟，可高效完成位圖打標任務。不同設備型號操作細節或有差異，建議結合設備說明書靈活調整參數。掌握原理后，可嘗試漸變、3D浮雕等進階玩法，充分發揮激光打標機的創意潛力。
